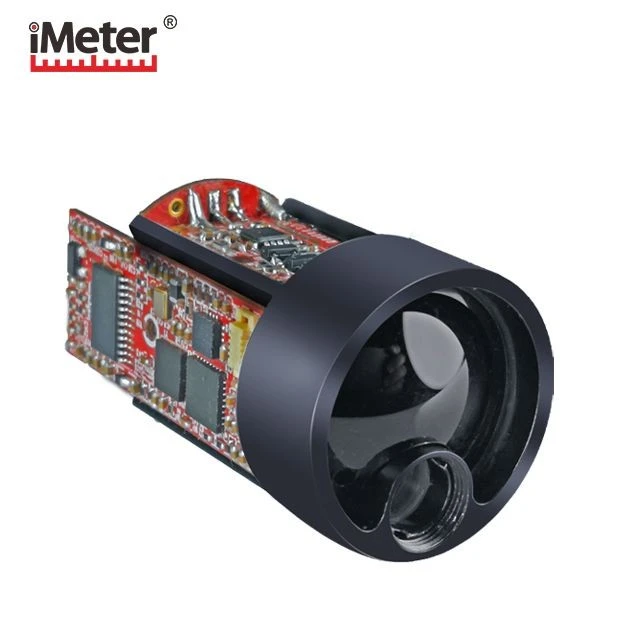

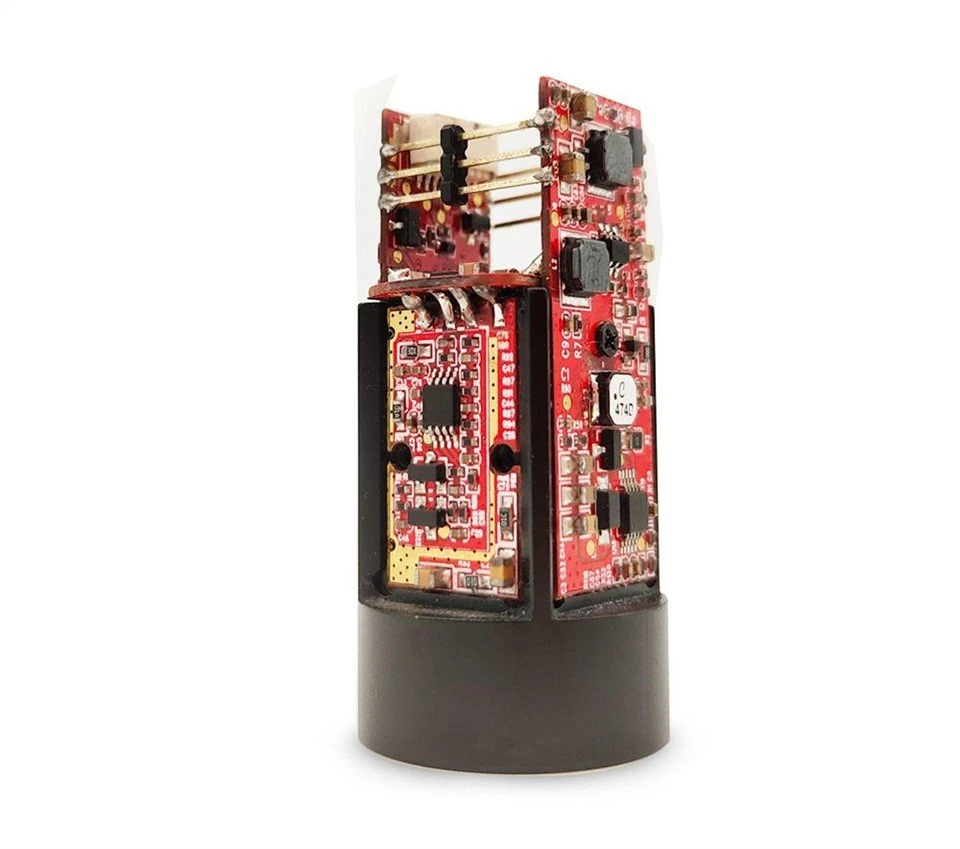

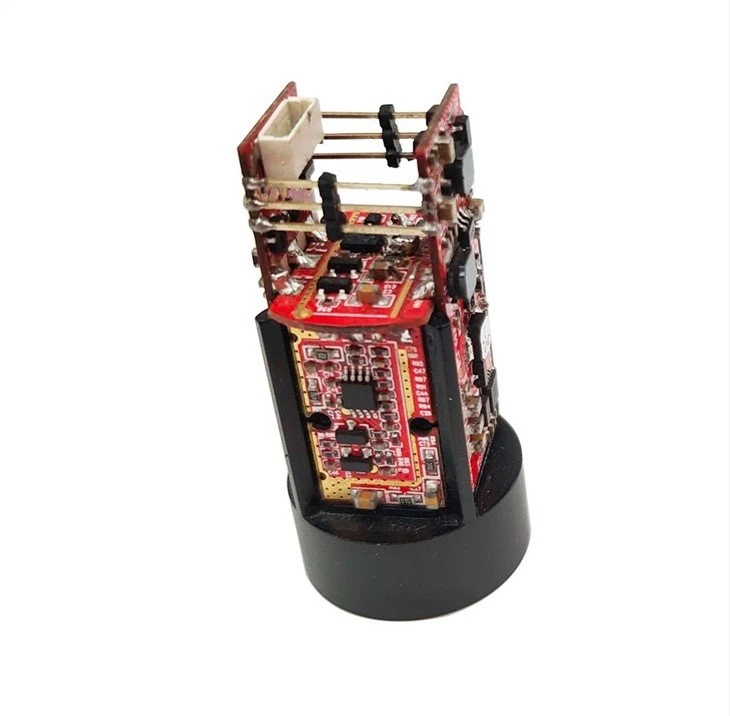

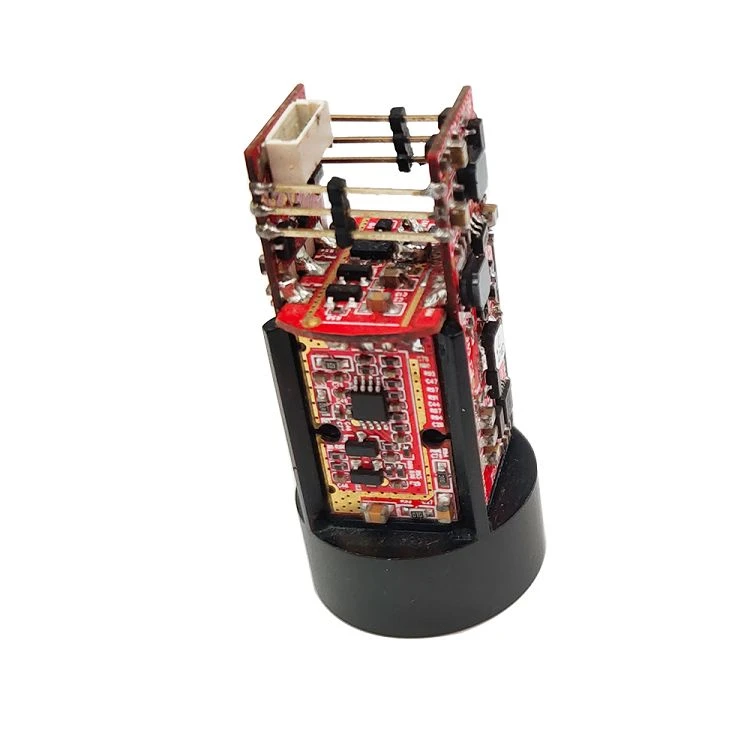

Liten laseravstandsmåler oem-modul
Rekkevidden til produktet definert under følgende forhold:
1) Målemålet er med moderat reaktivitet som bygningsvegger.
2) Det målte objektet er vertikalt med laseremisjonsretning.
3) Værforholdene er solrike, men ikke direkte sollys.
Merk: For å få en bedre måling, anbefales det å montere produktet på et stativ når du målretter mot eksterne objekter, for å redusere jitter fra maskinen mens du måler.
Tekniske indikatorer | Ytelsesparameter | Ytelsesparameter |
D-funksjon tekniske indikatorer | Tekniske indikatorer for H/AH/V-funksjon | |
Søknadsfelt | Drone/ Sikkerhet/ Sweeper/ Trafikkdeteksjon | Enkel sylinder/dobbel sylinder |
Emisjonsåpning | 6 mm | 6 mm |
Mottakende blenderåpning | 17 mm (75 %) | 17 mm (75 %) |
Rekkevidde (bygninger) | 0.15m～10/20/30/100/200m | 5m～600/1200/1500/3000m |
Avstandsnøyaktighet (bygning) | ±3 cm | & lt;400m ±1m;>400m ±0,4 % |
Rangeringsfrekvens | 10KHz/50KHz/100KHz | & lt; 600m 10HZ,>600m 2HZ |
Visningstype | - | OLED/LCD |
Laser type | 905nm | 905nm |
Forsyningsspenningen | 3.3～5V | 3.3～5V |
Kommunikasjonsgrensesnitt | Standard som TTL (annet spesiallaget) | Standard som TTL (annet spesiallaget) |
vekt | ca. 20±1 | ca 20±10 |
vanntett nivå | IP67 | IP67 |
Slagfasthet | 800G/ms (10 ganger/s) | 800G/ms (10 ganger/s) |

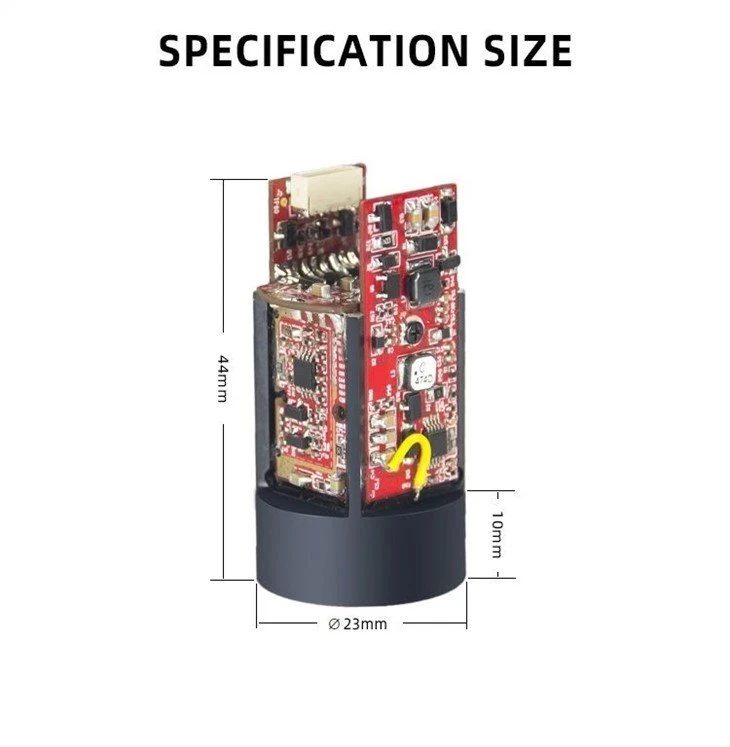

størrelse | ￠23 x 44 mm | ￠23 x 44 mm |
Driftstemperatur | -20℃～50℃ | -20℃～50℃ |
Baud rate | 9600/ 115200/ 230400 (valgfritt) | 9600/115200 bps |
Strømavfall | 0,8 W (standby), 1 W (mål) | 0,8W (standby), 1W (måling) |

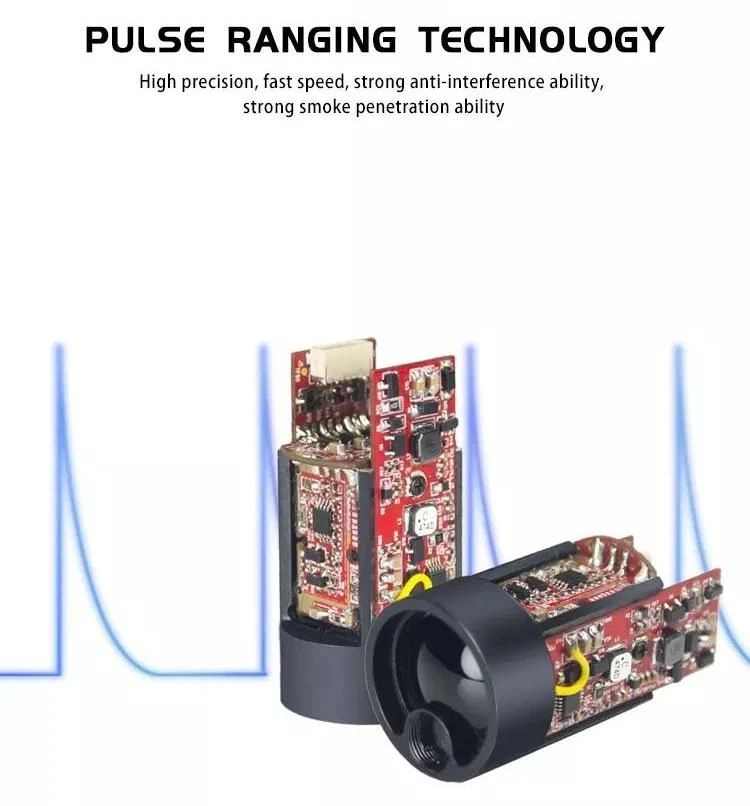

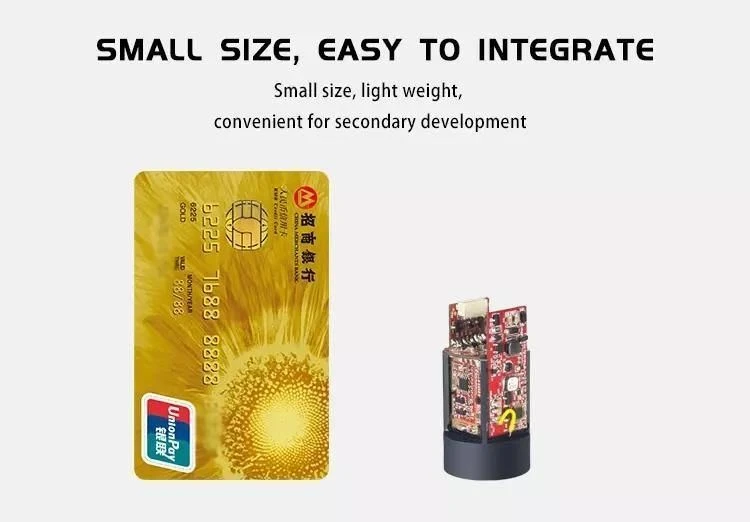

Avstandsmodulen kan raskt og nøyaktig gi avstandsmåling for hovedkontrollsystemet;
Denne modulen bruker 905nm halvlederlaser, avstandsoppløsningen er 0,1m. Avstandsnøyaktigheten er 1m, og den lengste målerekkevidden er 2 km; med TTL-grensesnitt (kan kommunisere direkte med MCU), kan også kommunisere med RS232 seriell port gjennom adapter (krever dataoverføringskabel); også gi øvre datamaskin testprogramvare, instruksjonssett kommunikasjonsprotokoll, praktisk for kundens sekundære utvikling, bygge sitt eget målesystem for rekkevidde; det er en høy integrering, lavt strømforbruk, lav vekt rekkevidde sensor.

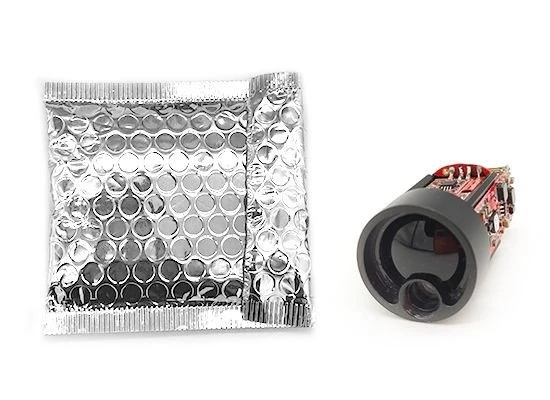

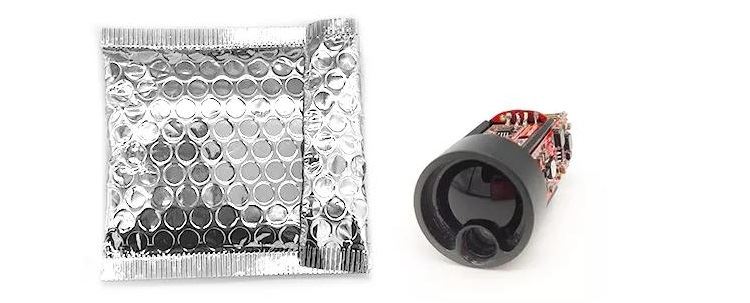

Om emballasje:
* Antistatisk plastpose*1
* Støtte tilpasset emballasje
* Hvis du trenger å sende i bulk, leverer vi støtsikre miljøvennlige bølgepappesker.
Målingshensyn
Faktorer som påvirker rekkeviddeevnen
1) Målreflektivitet: Generelt sett, jo høyere målreflektivitet til objektet, jo bedre avstandsevne. for eksempel, for objekter med moderat målreflektivitet, er måleområdet 600M, og det kan opptil 800M for objekter med høy målreflektivitet, men kan være bare 300M for et med lavt målreflektivitet. Avstandsevnen til andre objekter kan få samme konklusjon.(Det kan være feil å måle målet som knapt kan skape diffus refleksjon, for eksempel vannoverflaten.)
2) Målform: Når et mål er for lite eller ujevnt, vil avstandsevnen og den tilsvarende hastigheten reduseres.
3) Målevinkel: Avstandsevnen ville vært bedre hvis det målte objektet er vertikalt med laseremisjon's retning, jo høyere hastigheten på avstandsresponsen er, tvert imot vil avstandsevnen og responshastigheten reduseres ; Det'er mulig at måleområdet ikke kan møte avstandsevnen spesifisert i håndboken under noen ekstreme forhold.
4) Miljøfaktor: miljøfaktorene inkludert solskinnsintensitet, konsentrasjonen av vanndamp i luften og suspenderte partikler, avvik fra sollysvinkelen, etc. (som regn, tåke, snø, tåke, dis, etc.)
